XDS100, XDS200 로 CCSv20 Debug 하기:TI TMS320 입문

TI TMS320 입문



1. CCS, C2000Ware, sprc191 (sprc097) 설치, compile       ==          https://bahk33.tistory.com/205

2. XDS100, XDS200 로 CCS Debug 하기                           == 본글  https://bahk33.tistory.com/207

3. UniFlash 로 ( CCS 없이 ) FW Download 하기-                ==          https://bahk33.tistory.com/208



==========================================

본글 목차    250311



0. 들머리

1.  XDS100 설치, 설정

2.  XDS200 설치, 설정

3.  Debug 시작

4.  XDS 200 pin

================================

0. 들머리

본 글은

 CCS, C2000Ware, sprc191 (sprc097) 설치, compile    ==          https://bahk33.tistory.com/205

에 이어서 하는 다음글 입니다.  즉 먼저 이전 글을 보고 오셔요.

Debug 장치 XDS100, XDS200, JLink 세가지로 디버그 하는 것을 합니다.





1.  XDS100 설치, 설정

1) XDS100 USB 장치 설치

> 일반 적으로는 CCS 를 설치 한뒤 그냥 연결 하면 장치관리자 "TI Debug Probes" 부분에 나타 납니다.



> 연결 된것이 XDS100v3 이군요



2) CCS에서 Debug 장치로 XDS100v3 을 설정 합니다.



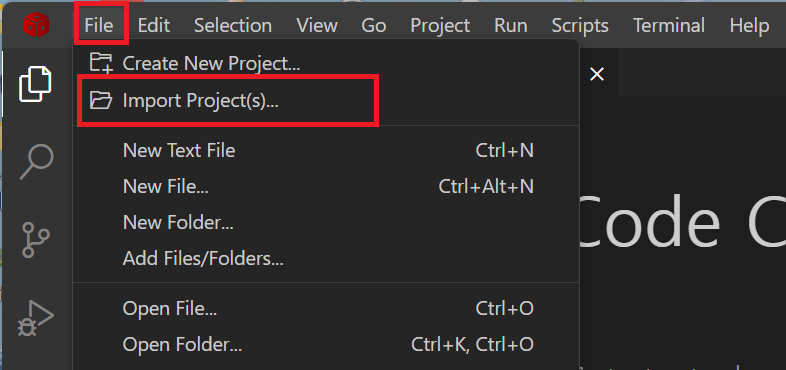

> CCS 에서 > Project 폴더를 선택 하시고 > Project > Properties





> 나오는 팝업창 에서

> General > Connection > "Manage ~ " 를 Check 하시고 >  "TI XDS100v3 USB Debug Probe" 를 선택 > [Save and Close]



이제 3번 디버그 시작으로 가셔요.



2. XDS200 설치, 설정

1) XDS200 USB 장치 설치

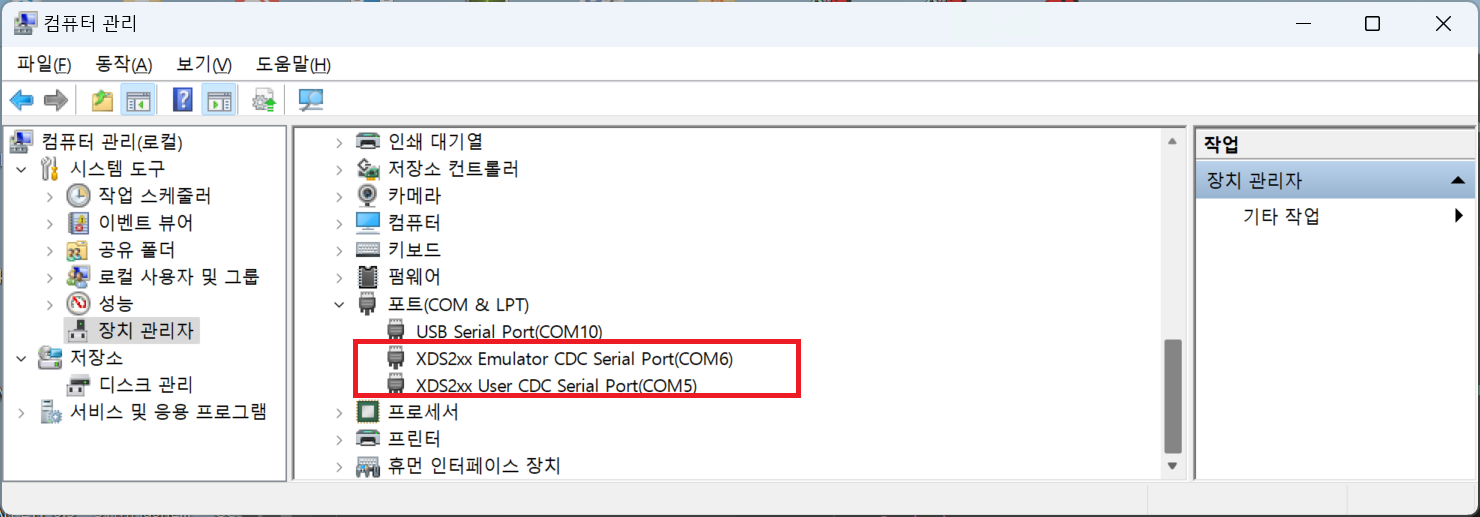

> 일반 적으로는 CCS 를 설치 한뒤 그냥 연결 하면 장치관리자 "Port" 부분에 나타 납니다.



> CMD 창을 띄움 니다.

> CCS 설치 디렉토리 E:\_t\_d\_ti\ccs2002\ccs\ccs_base\common\uscif\xds2xx  에 가셔서

> "xds2xx_conf get xds2xxu 0"   명령을 치면 정보가 나옵니다



>만약 나오지 않으면,  https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds200.html   를 참고 합니다.



2) CCS에서 Debug 장치로 XDS200 을 설정 합니다.



> CCS 에서 > Project 폴더를 선택 하시고 > Project > Properties





> 나오는 팝업창 에서

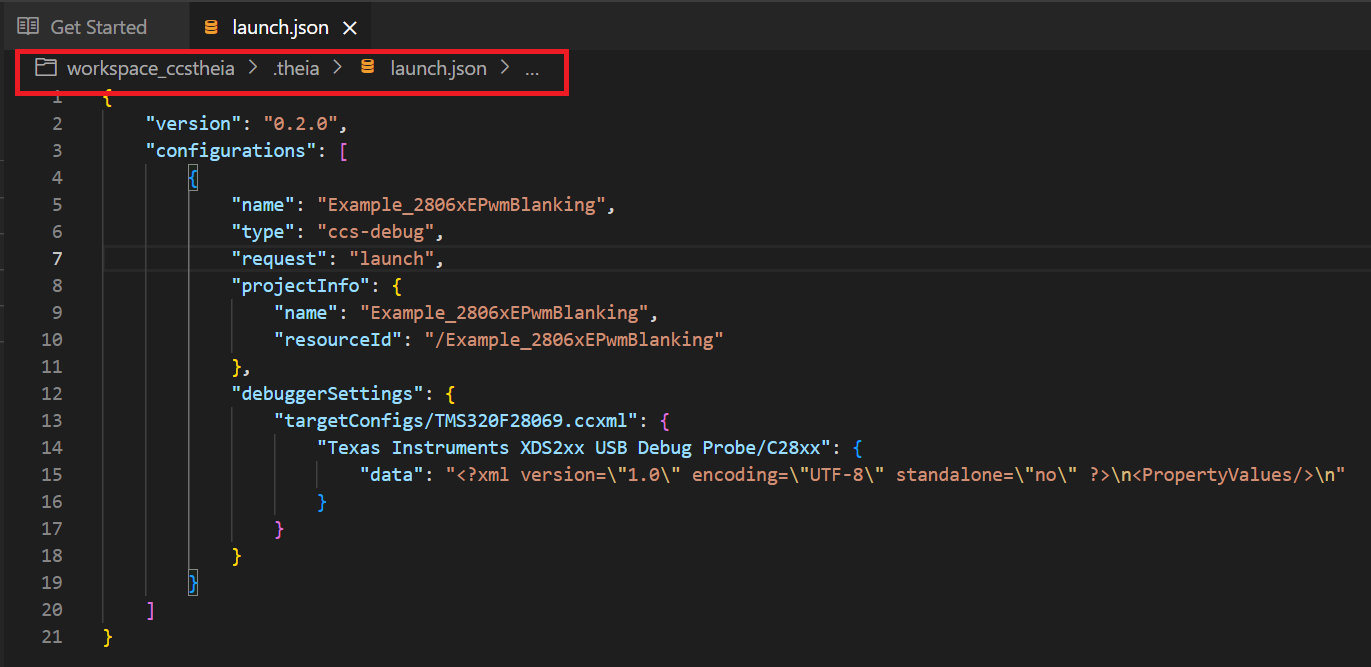

> General > Connection > "Manage ~ " 를 Check 하시고 >  "TI XDS2xx USB Debug Probe" 를 선택 > [Save and Close]





3.   Debug 시작

> CCS 에서 > "run" > "Start Debugging"  하면 디버그가 시작 합니다.

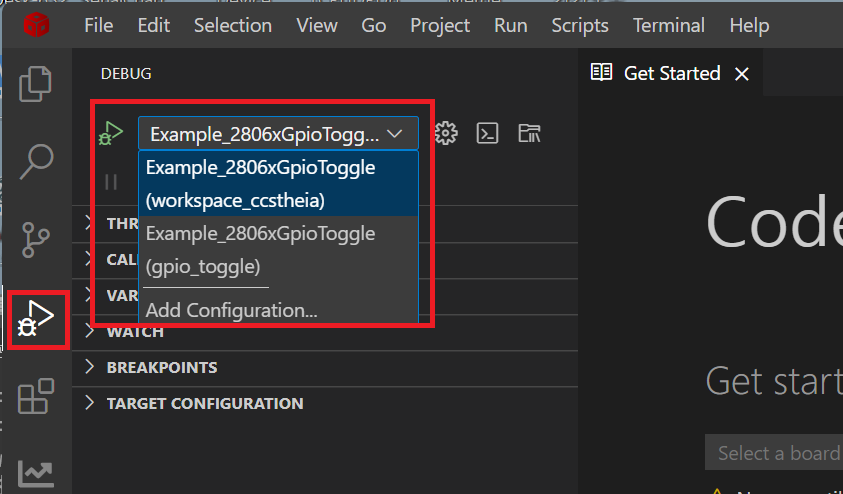

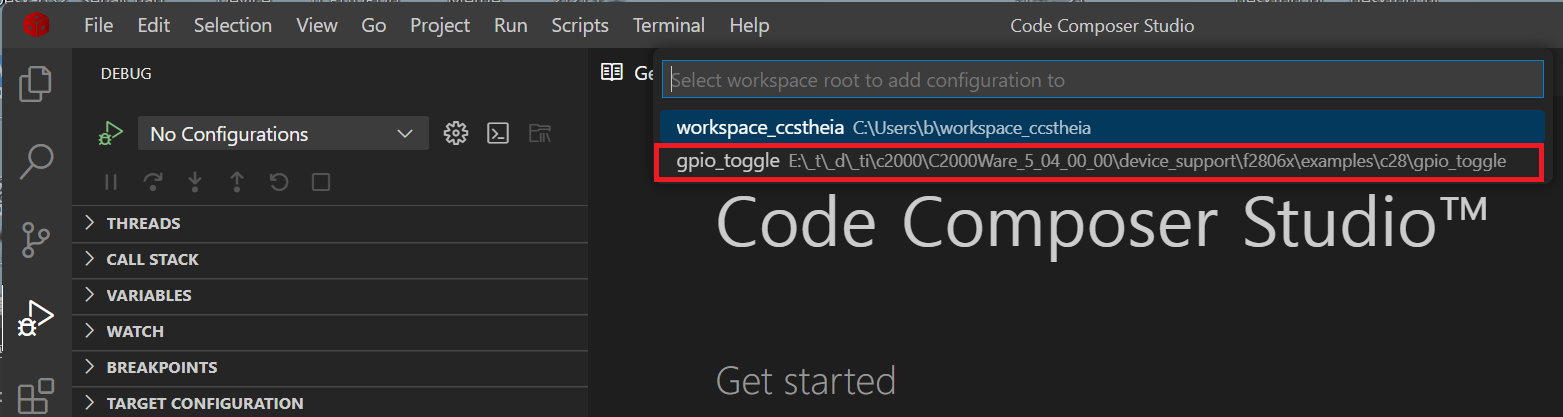

   아니면, 왼쪽 디버그 아이콘 눌러도 시작 합니다.



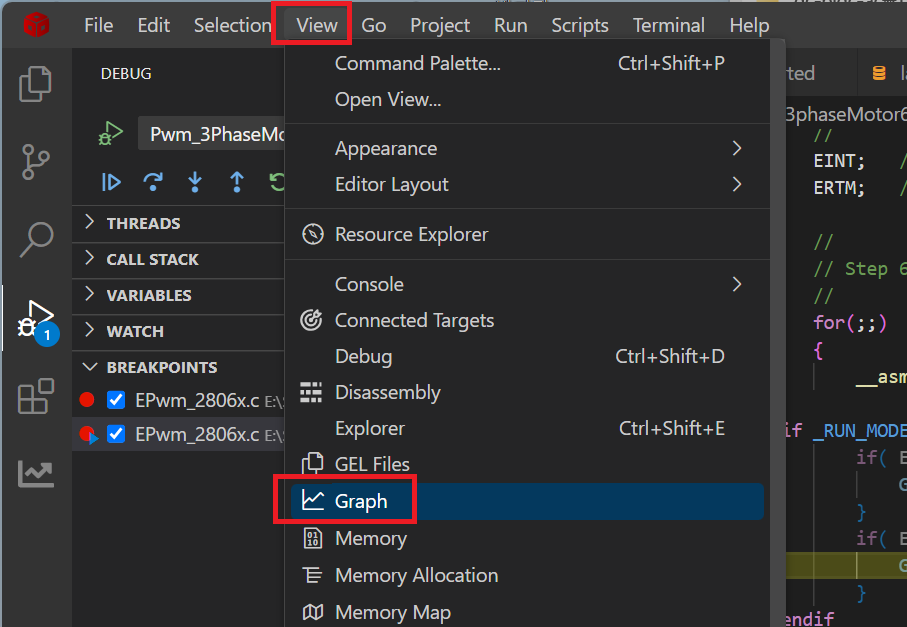

> 디버그가 시작 되면 main() 의 맨 처음으로 갑니다.   왼쪽 debug 에서  icon 들을 눌러 진행 하시면 됩니다.



4. XDS 200 pin



TAG connector	TI 14-Pin1	Compact TI 20-Pin (cTI)2	ARM 20-Pin Cortex Debug + ETM3	ARM 10-Pin3	ARM 20-Pin1	ARM 14-Pin1 (OBSOLETE)	TI 20-Pin1 (OBSOLETE)
Pin number
1	TMS	SWDIO / TMS	VTRef	VTRef	VTRef	VTRef	VTRef
2	nTRST	nTRST	SWDIO / TMS	SWDIO / TMS	VSupply	GND	VSupply
3	TDI	TDI	GND	GND	nTRST	nTRST	nTRST
4	TDIS	TDIS	SWDCLK / TCK	SWDCLK / TCK	GND	GND	TDIS
5	VTRef	VTRef	GND	GND	TDI	TDI	TDI
6	KEY	KEY	SWO / TDO / EXTa / TRACECTL	SWO / TDO	GND	GND	KEY
7	TDO	SWO / TDO	KEY	KEY	SWDIO / TMS	TMS	TMS
8	GND	GND	NC / EXTb / TDI	NC / TDI	GND	GND	GND
9	RTCK	RTCK	GNDDetect	GNDDetect	SWDCLK / TCK	TCK	TCK
10	GND	GND	nRESET	nRESET	GND	GND	GND
11	TCK	SWCLK / TCK	GND / TgtPwr+Cap		RTCK	TDO	RTCK
12	GND	GND	TRACECLK		GND	SRST	GND
13	EMU0	EMU0	GND / TgtPwr+Cap		SWO / TDO	VTRef	TDO
14	EMU1	EMU1	TRACEDATA[0]		GND	GND	GND
15		nRESET	GND		nRESET		nRESET
16		GND	TRACEDATA[1]		GND		GND
17		EMU2	GND		NC / DBGRQ		NC
18		EMU3	TRACEDATA[2]		GND		GND
19		EMU4	GND		NC / DBGACK		NC
20		GND	TRACEDATA[3]		GND		GND



> XDS 별 차이







> 자세한것은  https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_jtag_connectors.html  를 보셔요





이상 수고 하셨읍니다.
