nuvoton (offline) download

오프라인 다운로드 : 출장 가서 피씨 연결 안하고,  다운로드 장비를 곧바로 보드에 꼽아 다운로드 할때 필요한거

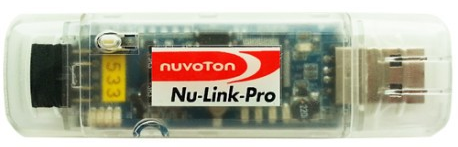

nuvoton 은 Nu-link 나 nulink pro 에 기본적으로 offline download 기능이 들어 있다

offline download 를 하기 위해서는 기본적으로 2단계 이다.

-. ICP 장비에 FW 저장  (  PC - NuLink )

-. 장비에 있는 FW 를 타겟 보드에 Download  ( NuLink - Board )



여기서는 일단 ICP 를 이용한 다운로드 부터 설명 을 시작 한다. 즉 다음 순서로 한다.



가. ICP 다운로드    (   PC - NuLink  - Board )

나. ICP 장비에 FW 저장   (  PC - NuLink )

다. Offline Download     ( NuLink - Board )



가. ICP 다운로드

1. Nuvoton ICP Programming Tool 을 실행



2. Select Target Chip : NUC100 이거나 맞는 것 선택 하고, [Continue >>]









3. Nu-Link ( 또는 Nu-Link-Pro 등 ) 장비를 연결 하고, Status-[Connect] 누르면,

  장치가 정상적으로 연결 되었을 경우 장치 ID 가 보인다







4. 다운로드 할 파일은 선택 하고 (여기서는 APROM 만 사용 하므로 그것만 선택)

5. [Option] 을 설정 한다.

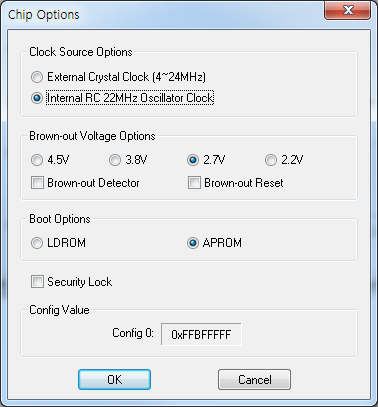

6.Config Bits - [Setting] 을 선택 하여 Chip Options 를 설정 한다.

7. [Start] 를 누른다  - 이것 저것 물어 보는 팝업이 뜨면 다 [yes] 한다

8. 타겟 보드를 연결 한다. - 보드를 인식하여 칩 정보를 읽은 뒤 다운로드 한다.









나. ICP 장비에 FW 저장

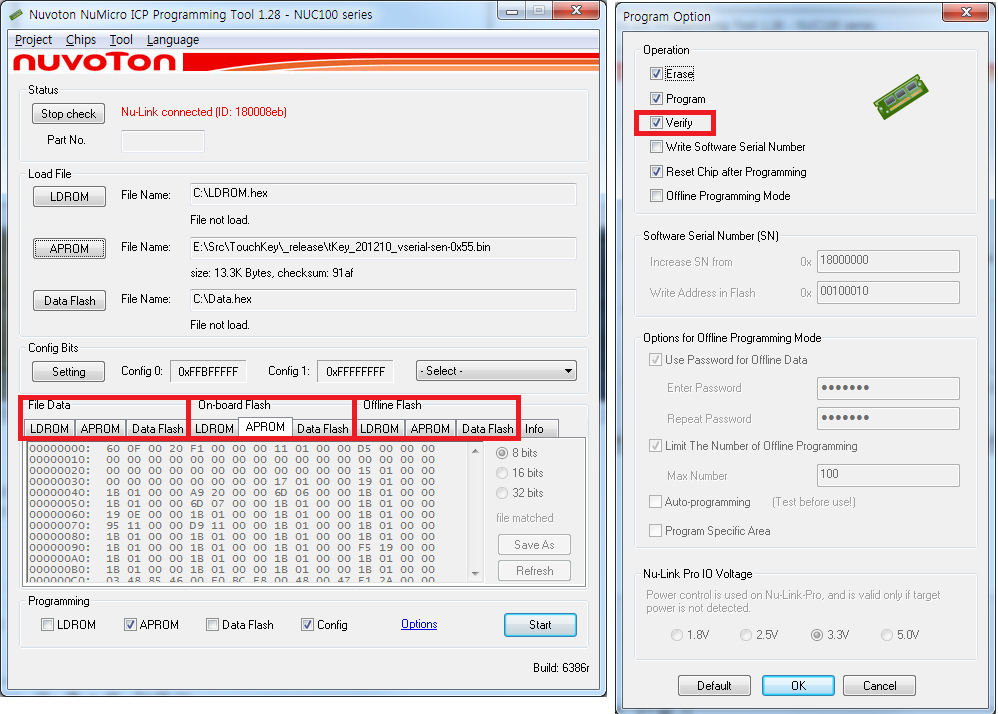

1. Load File 이 되면 File Data 에 파일 내용이 표시 된다





2. Option 에 Operation- Verify 가 체크 되어 있으면, 타겟 보드에 다운 로드 뒤에 타겟 보드에서 다시 읽은 내용이 표시 된다



3. Option 에 Operation- Verify 가 체크 되어 있으면, 타겟 보드에 다운 로드 뒤에 타겟 보드에서 다시 읽은 내용이 표시 된다



3. Offline Download 를 하기 위해서는 Downloader 장치에 Firmware 를 먼저 저장 해야 하는데,

  Option 에서 Operation-Offline Programming Mode 를 먼저 체크 한다

  그럼 Option for Offline Programming Mode 의 Use Password ~ 와 Limit The Number ~ 가 자동으로

  체크 되는데, 이는 필요 없으면 체크를 없앤다.





 Nu-Link Pro IO Voltage 를 타겟 보드에서 나오는 전압으로 맞추어 준다.







4. Option 에서 [Ok]로 빠져 나온 뒤 [Start] 하면, Download 로 파일 내용이 들어 가고 성공 팝업이 뜨며,

  Offline Flash 에 파일 내용이 나타 난다.









다. Offline Download

1. Downloader 장치(Nu-Link Pro)와 타겟 보드를 연결 한다

2. 당연히 타겟 보드는 전원을 주어야 하며,  타겟 보드에서  다운로더로 전원 공급이 필요 하니,

  전원선도 연결 해야 한다.(VCC, Dat,Clk,Rst,Gnd)

3. Downloader 장치(Nu-Link Pro)와 타겟 보드를 연결이 완료 되어 다운로더에 전원이 공급 되면

  모든 LED 들이 2회 정도 깜박 인뒤 빨강 LED 가 켜진 채로 있다



4. Downloader 장치(Nu-Link Pro) 의 다운로드 버튼을 누르면 된다.

  다운로드가 시작 되며 초록 LED 가 깜박이다 다운로드가 완료 되면 초록 LED 깜박임이 멈춘다.
