SERIAL com(rs232) port PLOT chart 화면에 그림 그리기 모음

Serial 통신으로 인베디드 보드에서 PC 로 숫자 보내는거 PC 화면에 그리는 프로그램 몇가지 입니다.

Serial Chart  와 Better Serial Plotter  를 써 봤는데, 둘다 쓸만 한데, Better Serial Plotter  가 좀더 좋은거 같네요.. 근데 가끔 죽네요



1. Serial Chart                 --  이거 추천 2

2. Better Serial Plotter   --  이거 추천 1

3. tauno-serial-plotter

4. Serial Plotter ( VS Code Externtion )



===================================================



1. Serial Chart



시리얼 포트에서 올라 오는 숫자를 그림으로 그리기

2023년 3월  가져옴



http://www.starlino.com/serialchart#google_vignette

SerialChart – Starlino Electronics





이 홈페이지 이고,

SerialChart is a FREE software allowing real-time charting of data from a serial port.

This is the OFFICIAL SerialChart webpage. SerialChart is developed and maintained by Sergiu Baluta.

라 써있음.

설정 파일 extention 이  ~.scc  ( 아마 serial chart config 같네) 인데 텍스트 파일이니 메모장에서 편집 하면 된다

설정 파일 등 설명서 같이 첨부 하였으니, 참고 하시고, 간단한것은 들어 있는 설정 파일 보시고 하시면 됨.



개발 보드에서 올려주는 데이타는

1. 콤마로 구분된 숫자 가 기본

      즉

                  11, 55, 66

       등과 같이 하면 된다.

2. 문자로 시작하는 줄은 무시 하는거 같고

3. cfg 에 3개만 했으면 4개 부터도 무시 하니 필요에 따라 추가 해서 써도 되는군



win 11 에서 사용한 버전

SerialChart.zip

5.20MB

위에 있는 그림과 같이 잘 동작함, 이거 권장 함.



230403 일 현재 최종 버전은  SerialChart_v034.zip 인데,  starlino 사이트에서 받아

  win11 에서 띄워 보니, 머라 뭐라 하며 안뜸.



소스는 https://github.com/starlino/serialchart

GitHub - starlino/serialchart: OFFICIAL SERIALCHART REPOSITORY



에 있다 하며, 받은거는

serialchart-master-230405.zip

0.07MB







이다.



2. Better Serial Plotter

아두이노 Serial Plotter 대치품이라는데, 꼭 아두이노 아니고, Serial 로 숫자 보내는 아무거나 됩니다.

https://hackaday.io/project/181686-better-serial-plotter

에 있읍니다.



아래 첨부는 250115 에 다운 받은 거 입니다.

BetterSerialPlotter-0.1.0.zip

0.66MB

BetterSerialPlotter-v0.1.0-Windows.zip

0.90MB





기본 사용 방법 설명 합니다.

1)  인베디드 -> PC 로 데이타 보내기

먼저 송신 쪽에서 다음과 같이 코딩 하고 , 실행 합니다.  물론 피씨와 연결 되어 있어야 겠지요

printf("%d \t \t %d %d\n", a, b, c) ;



각 숫자 사이에는 한개 이상의 빈칸 또는 탭(\t) 이 들어 있어야 합니다.

연결된 PC 터미널에서 출력을 보면 아래와 같읍니다

18067 	 	 18063 18062
18067 	 	 18063 18062
18067 	 	 18063 18062
18067 	 	 18063 18062

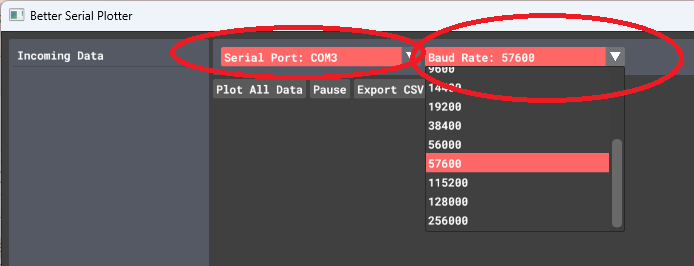

2) 파일 실행 하여 포트 열기

 > BetterSerialPlotter-v0.1.0-Windows.zip 을 풀면 실행 파일 하나 나오는데, BetterSerialPlotter.exe 를 실행 시킵니다.

 > 포트와 보드레잍을 맞춥니다., 포트가 열릴수 있는 상태이면 자동으로 열려 화면이 나옵니다

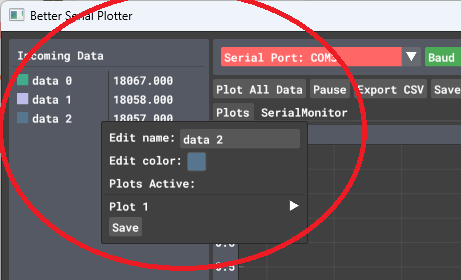

3) 이름 변경

  > 왼쪽 Incomming Data 에 data0~data2 까지 나오며 각 값도 나오는 것을 볼 수 있읍니다.

  > 이 이름(data0 ~ data2 ) 에서 마우스 오른쪽 버튼 누르면 이름과 색깔을 바꿀 수 있읍니다.

      바꾼뒤 [Enter] 키나 [Save] 버튼을 누르셔요

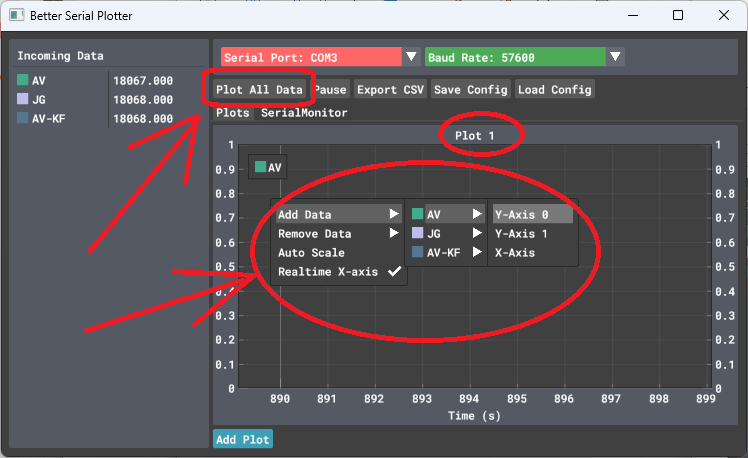

4) 화면에 데이타 추가

> [Plot All Data] 버튼을 누르면 모든 데이타가 화면에 나옵니다.

> 또는 Plot 1 창 바닥에서 마우스 오른쪽 버튼 누르고 "Add Data > data 0 > Y-Axis 0" 하시면 데이타가 플롯 화면에 추가 됩니다.



> Plot 1 창 바닥에서 마우스 오른쪽 버튼 누르고 "Auto Scale" 을 체크 하시면 화면에 플롯 되는 것을 볼 수 있읍니다.

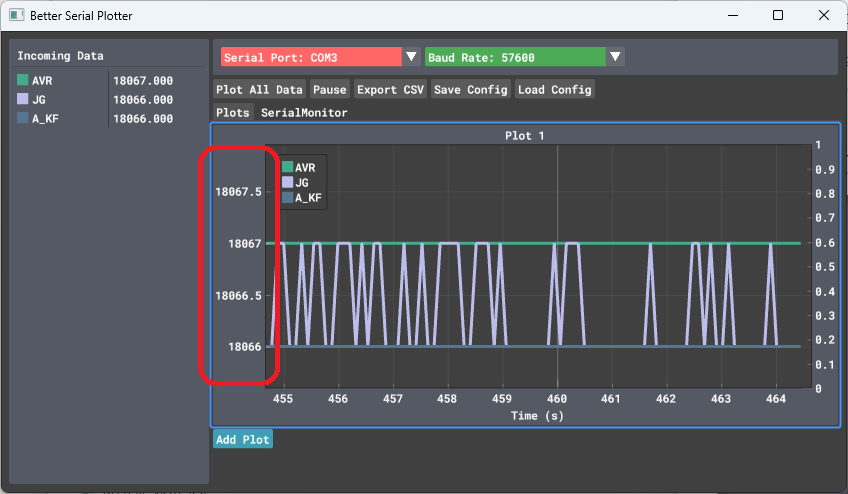

> 다시 "Auto Scale" 을 체크 해제 하시고, Plot 창 왼쪽 Y 축에서

  - 마우스왼쪽 버튼으로, 위아래 조정 또는

  - 마우스 스크롤 휠로 스케일 조정을

  할 수 있읍니다.



5) 설정 저장 , 꺼내기

> [Save Config] 를 누르면, 지금까지 설정 된것을 JSON 파일로 저장 가능 합니다.

> 저장 된 파일은 다음 실행 때 읽으면, 이미 설정 된건 들을 가져와 표시 합니다.













3. tauno-serial-plotter

https://github.com/taunoe/tauno-serial-plotter

에 있읍니다.

tauno-serial-plotter-1.19.3.zip

0.58MB











4. Serial Plotter ( VS Code Externtion )

https://marketplace.visualstudio.com/items?itemName=badlogicgames.serial-plotter

에 있읍니다.



5.  Web Serial Plotter - Sekigon-gonnoc - GitHub Pages

https://sekigon-gonnoc.github.io/web-serial-plotter/





6. nathandunk - Better Serial Plotter

아두이노 Serial Plotter 대치품

https://github.com/nathandunk/BetterSerialPlotter
